AX-3 系列运动控制型 CPU 具备可编程控制器（PLC）和运动控制功能，并支持 CODESYS 运动控制软件平台。AX-3 内置多种通讯口及专用 EtherCAT 运动控制网络接口，提供国际组织所定义的运动控制标准指令库，支持 8 轴运动控制。可广泛应用在木材加工、包装、印刷、纺织、制药等各种自动化控制领域中。
产品特色
AX-3 CODESYS 控制系统
● 提供多种控制器方案
● EtherCAT运动控制器
- AX-308E / AX-316E / AX-332E CPU最高可支持8 / 16 / 32轴EtherCAT (AX-332E 同步时间最快 1ms@32轴)
- AX-304EL / AX-364EL CPU最高可支持4 / 64轴EtherCAT (点对点模式)
●逻辑控制器
- AX-300N / AX-324N CPU内置0 / 24点DIO
● 支持 AS 电源、DIO、AIO与温度扩展模块 (最大 32台)
● 提供高速的指令周期: 基本指令执行速度最快可达2 ns
● 提供位置、速度、扭力、多轴插补、电子齿轮与电子凸轮等多种运动控制指令
● 内置6 ~ 16 DI / 6 ~ 8 DO、增量型编码器、SSI绝对型编码器、RS-232/422 / 485、Ethernet与EtherCAT等界面

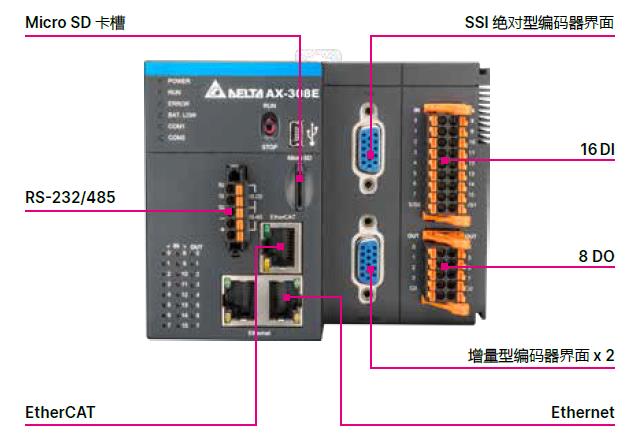

整合式主机设计
● AX-3运动控制器内置多种I/O与通讯接口，满足精巧、高效能与高价值的市场需求
※更多尺寸图，请至下载中心

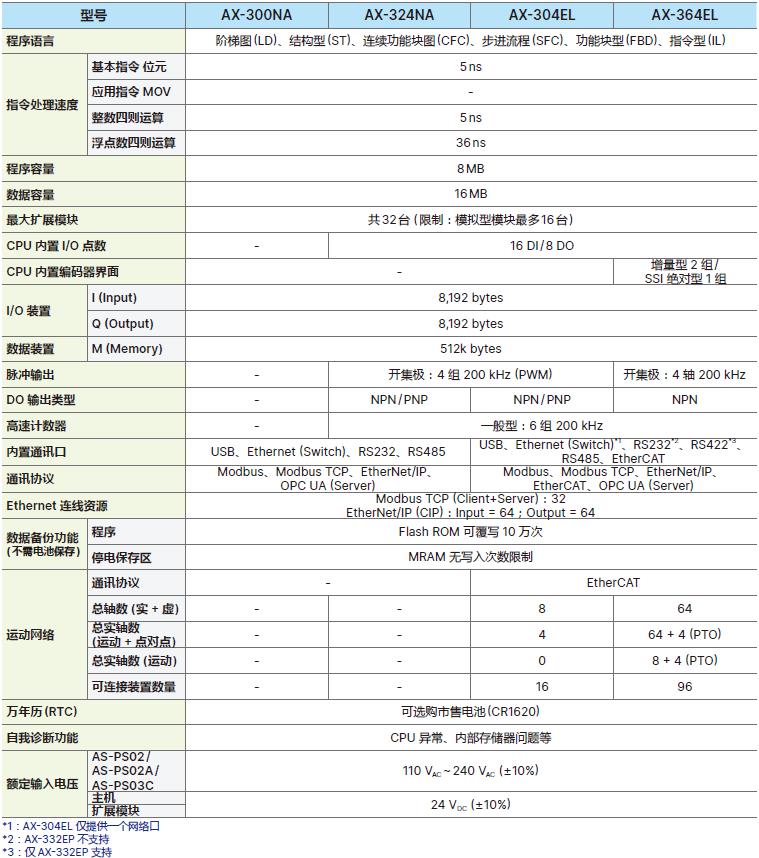

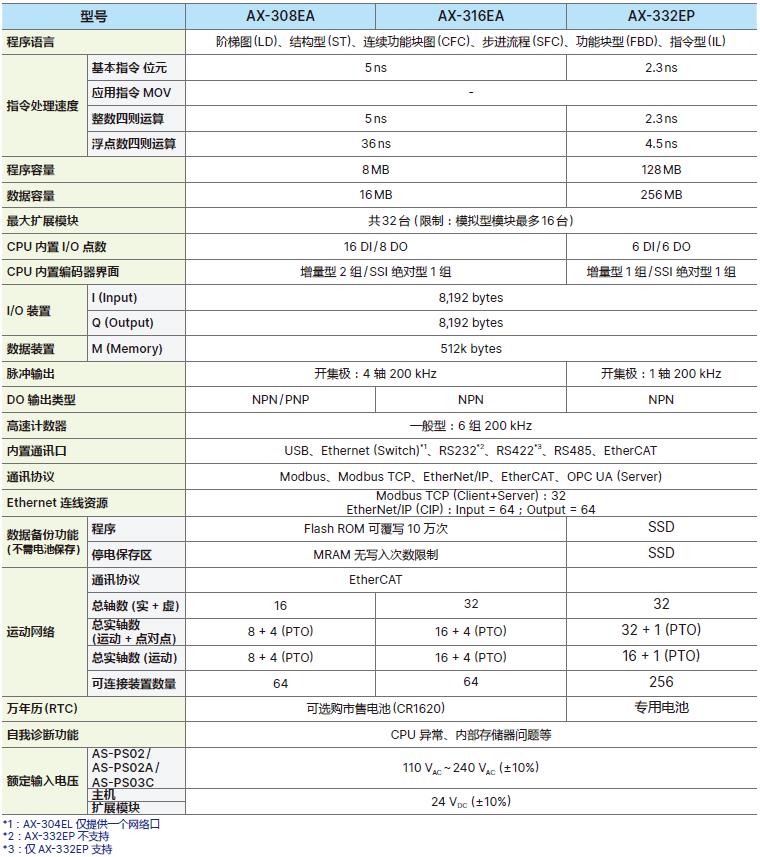

AX-3 系列 CPUs
AX-308EA / AX-316EA / AX-364EL
单位：mm
